Comprendre le schéma de prise 7 broches pour remorque : guide pratique

Le montage électrique d’une remorque est bien plus qu’un simple assemblage de fils : c’est la garantie d’une signalisation claire et efficace sur la route. En matière de prises remorque, la prise 7 broches demeure un classique incontournable pour les remorques légères, alliant simplicité et fiabilité. Pourtant, comprendre son schéma n’est pas toujours évident, surtout lorsque chaque couleur, chaque broche a un rôle crucial à jouer dans la sécurité.

Face à la montée en puissance des technologies embarquées et aux exigences de conformité de 2025, maîtriser le schéma de prise remorque 7 broches se révèle indispensable. Ce guide pratique s’adresse autant aux amateurs souhaitant installer eux-mêmes leur équipement qu’aux professionnels désireux de vérifier leurs connaissances ou optimiser leurs installations. Illustré par des exemples concrets et enrichi de conseils techniques, il vous conduira pas à pas à travers les normes, les codes couleurs, et les subtilités du branchement électrique.

Si vous vous apprêtez à partir en vacances avec une caravane légère, ou si vous exploitez une remorque pour votre activité, ce guide vous permettra d’éviter les erreurs fréquentes, de prévenir les pannes, et de garantir une signalisation toujours conforme. Entre outils indispensables, spécificités techniques et recommandations de maintenance, plongeons dans l’univers passionnant de l’électricité de remorque.

Les fondamentaux du schéma prise remorque 7 broches : comprendre pour mieux brancher

La prise remorque à 7 broches constitue le standard européen défini par la norme ISO 1724. Adaptée aux remorques légères, elle assure les fonctions électriques indispensables telles que les feux de position, les clignotants, les feux stop, ainsi que la masse indispensable pour fermer le circuit.

Chaque broche est associée à une fonction bien précise et identifiée par une couleur standardisée, ce qui facilite le montage et l’entretien :

• Broche 1 (Jaune) : clignotant gauche — ce signal sert à avertir les autres usagers d’un changement de direction vers la gauche.
• Broche 2 (Marron) : feux de position — ils assurent la visibilité latérale et arrière du véhicule et de la remorque dans des conditions de faible luminosité.
• Broche 3 (Blanc) : masse principale — la base du circuit électrique, elle complète le chemin du courant vers la voiture.
• Broche 4 (Vert) : clignotant droit — signal vers la droite du véhicule similaire à la broche 1.
• Broche 5 (Bleu) : feux antibrouillard arrière — fonction importante pour la sécurité en conditions de brouillard ou de mauvaise visibilité.
• Broche 6 (Rouge) : feux stop — elle active l’éclairage lorsque le conducteur freine.
• Broche 7 (Noir) : feux de recul — indispensable pour les manœuvres en marche arrière.

Le respect rigoureux de ce schéma est essentiel. Une inversion, par exemple entre les clignotants gauche et droit, peut provoquer des situations dangereuses, tandis qu’une masse mal branchée engendrera des dysfonctionnements imprévisibles, comme un éclairage clignotant ou défaillant.

Voici un tableau récapitulatif des broches, fonctions et couleurs associées aux normes européennes :

Pour assurer la sécurité mais aussi la conformité légale, notamment en zones contrôlées comme en Suisse où des sanctions importantes existent, il est important de suivre scrupuleusement ces codes.

Les normes européennes et leur impact sur le câblage

La norme ISO 1724 précise la disposition type des broches et les fonctions associées à chacune. Elle est incontournable car elle garantit l’interopérabilité des équipements, qu’il s’agisse de véhicules légers ou de remorques achetées chez des fournisseurs comme Remorques Trigano, Erde ou Green Valley.

Le respect des normes facilite aussi les interventions de maintenance chez des spécialistes comme Norauto, Feu Vert ou Midas. Ces enseignes recommandent souvent de vérifier le faisceau avant chaque saison d’utilisation, car l’usure, la corrosion ou les vibrations peuvent provoquer des coupures de fil.

Au-delà du respect strict des couleurs et des positions, la norme prévoit aussi un certain niveau d’étanchéité des connecteurs pour garantir une durée de vie optimale, même dans des environnements humides ou boueux.

• Le choix d’une prise conforme : opter pour des équipements certifiés par Feu Vert ou Oscaro garantit une meilleure compatibilité et durabilité.
• L’importance du matériel de qualité : un faisceau filaire résistant aux intempéries prolonge la sécurité du circuit.
• La disponibilité de pièces détachées : grâce aux normes, il est facile de remplacer une pièce défectueuse sans risquer de confusion.

Les véhicules équipés de systèmes électroniques avancés, notamment ceux intégrant le CAN bus, nécessitent parfois un module adaptateur pour assurer la bonne communication entre le véhicule et la remorque. Cette évolution technique, de plus en plus présente dans le parc automobile, demande plus qu’un simple montage mécanique et mérite une attention spécifique.

Les outils indispensables pour réussir le branchement d’une prise 7 broches remorque

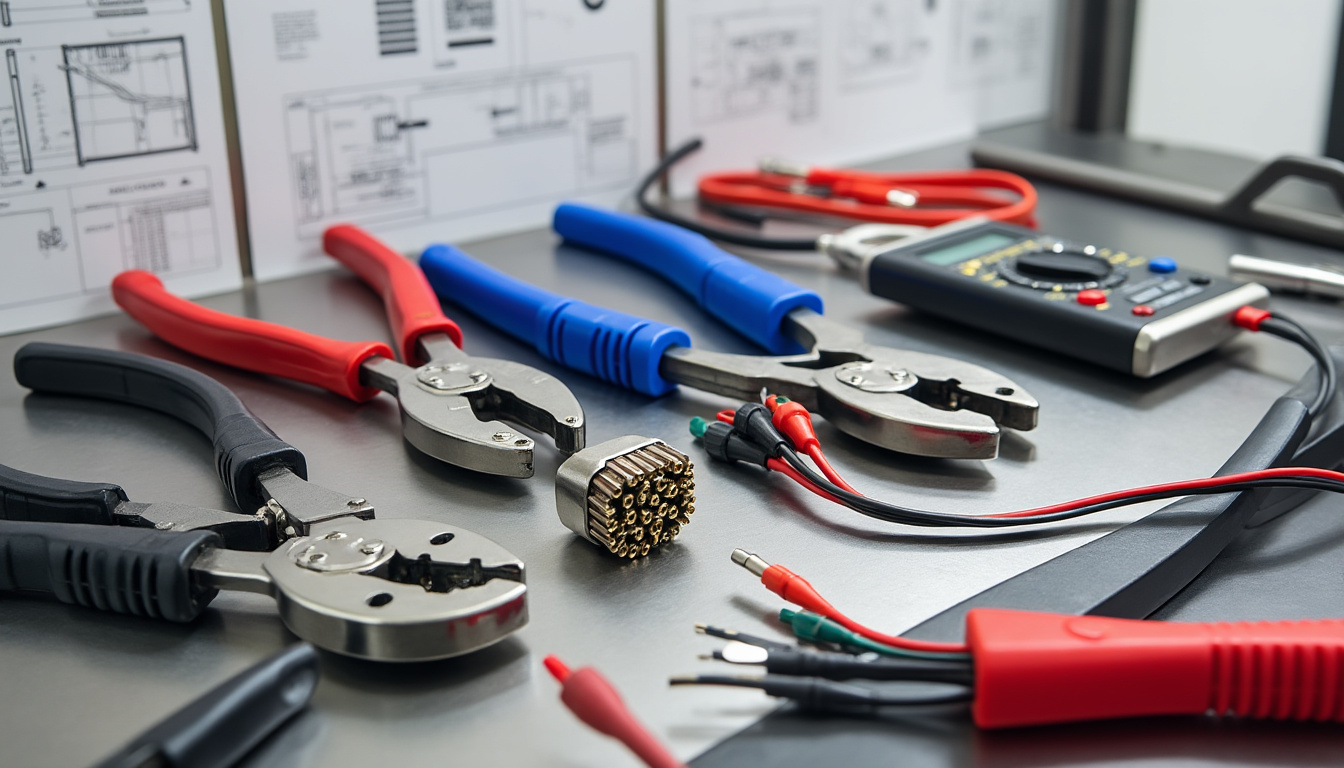

Avant même de commencer l’installation, rassembler le bon équipement est primordial pour un travail propre et sûr. Ma première installation m’a confortée dans l’idée que la préparation est la moitié du succès. Voici la liste des outils recommandés :

• Pince à dénuder : pour enlever proprement la gaine isolante des fils sans abîmer le cuivre.
• Tournevis cruciforme et plat : nécessaires pour fixer les bornes et les vis de maintien.
• Pince coupante : pour ajuster la longueur des fils à la précision voulue.
• Ruban isolant qualité marine : indispensable pour protéger les connexions contre l’humidité et éviter les courts-circuits.
• Multimètre (optionnel mais fortement conseillé) : il permet de tester la continuité électrique et la présence des tensions sur chaque broche.

Outre ces outils, un espace de travail dégagé, bien éclairé et aménagé est un vrai plus. Je recommande aussi d’utiliser des étiquettes pour marquer chaque fil lors du dénudage afin d’éviter les erreurs de raccordement.

Pour ma part, lors d’un montage à Bordeaux, j’ai pu utiliser les conseils et kits proposés chez Norauto et Feu Vert, qui offrent aussi des tutoriels d’accompagnement très utiles. Travailler avec soin limite les risques de panne et assure une longue durée de vie au système.

• Couper impérativement le contact du véhicule avant toute intervention afin d’éviter un court-circuit.
• Débrancher la batterie, en commençant toujours par la borne négative, c’est une mesure de sécurité indispensable.
• Contrôler l’état du faisceau avant montage, repérer toute trace d’usure ou de dommage.

Les prises 7 broches, bien que simples, demandent de la rigueur car une mauvaise connexion peut annuler toute la fonction d’éclairage, ce qui peut créer des situations dangereuses sur la route.

Préparer le câblage étape par étape

Le respect du schéma de câblage est la clé d’une installation réussie. Voici la méthode généralement adoptée :

1. Identifier et regrouper les fils selon leur fonction et couleur, puis dénuder avec précaution (7 à 10 cm pour l’ensemble, 5 à 6 mm pour les fils individuels).
2. Fixer chaque fil à la borne correspondante en respectant le code couleur et la numérotation de la prise.
3. Serrer les vis ou clips de fixation pour garantir un contact solide et éviter les vibrations qui pourraient desserrer les fils.
4. Tester la continuité et le fonctionnement électrique avec un multimètre ou en sollicitant l’aide d’une personne qui actionnera les feux du véhicule.
5. Isoler chaque connexion avec du ruban isolant ou une gaine thermorétractable pour une protection optimale contre l’humidité.
6. Finaliser le montage en fixant la prise sur le support dédié avec les vis incluses.

L’expérience montre qu’une installation propre et méthodique évite pratiquement tous les problèmes liés aux pannes électriques en route et facilite grandement les vérifications ultérieures.

Les dysfonctionnements fréquents : sources et solutions dans le branchement 7 broches

Il arrive parfois que malgré une installation qui semble correcte, la remorque présente des dysfonctionnements. Bien comprendre les causes courantes est utile pour un dépannage rapide.

• Feux remorque qui ne s’allument pas : souvent dû à un câble lâche ou une coupure dans le faisceau, il est conseillé de vérifier particulièrement la masse blanche (broche 3).
• Clignotants défectueux ou inversés : une erreur fréquente provient de l’échange entre les fils jaune (clignotant gauche) et vert (clignotant droit). Un contrôle attentif du schéma permet d’y remédier.
• Feux stop bloqués allumés : ce symptôme signale souvent un contact permanent avec la masse sur le fil rouge (broche 6).

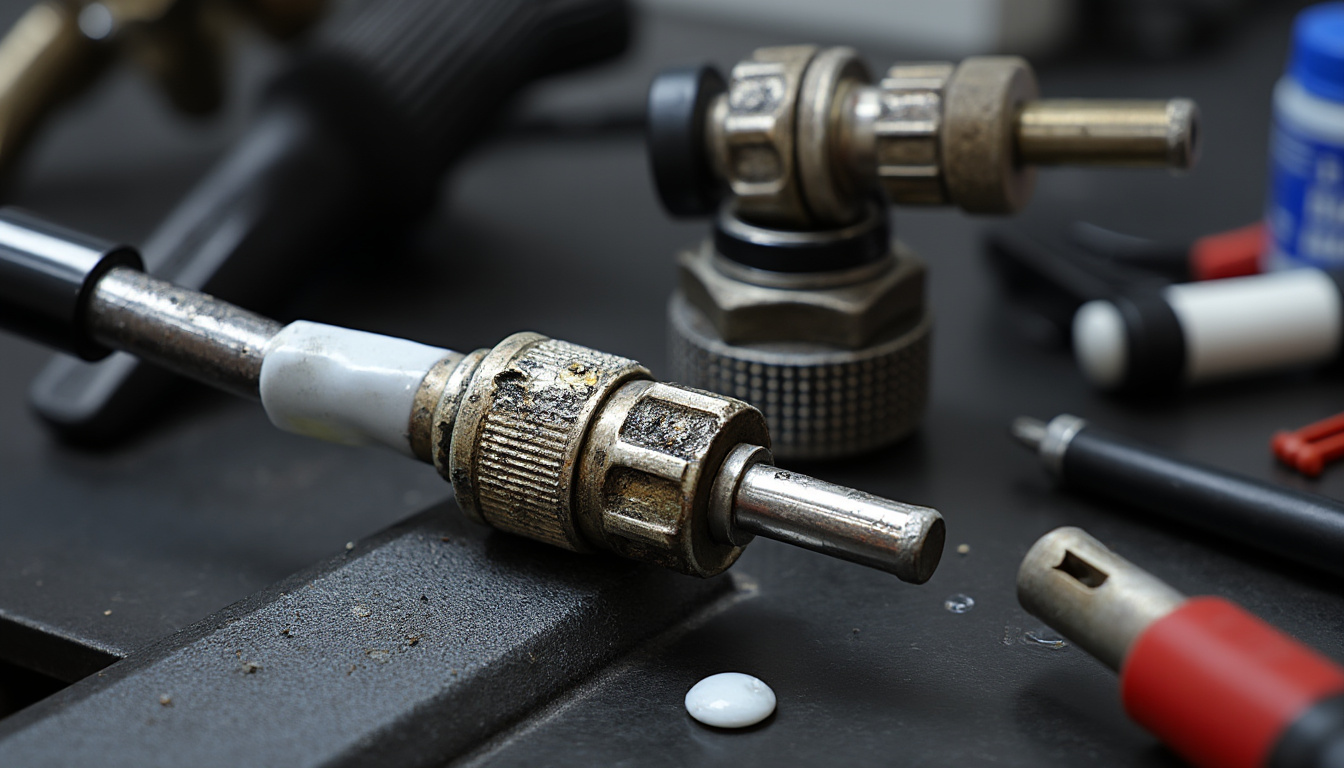

• Corrosion sur les broches : provoquée par l’humidité, elle peut se prévenir avec l’application régulière de graisse électrique ou de mastic étanche pour prises proposées chez Westfalia ou Bricorama.
• Fusible qui saute régulièrement : traduit la présence d’un court-circuit qu’il faut diagnostiquer en débranchant le câblage et en vérifiant l’intégrité des fils.

Un entretien régulier, contrôles préventifs et l’application des bonnes pratiques de montage permettent d’éviter la majorité de ces points noirs, tout en assurant une sécurité optimale sur la route.

Adapter et sécuriser la prise 7 broches face aux évolutions techniques et réglementaires

Les technologies embarquées des véhicules évoluent rapidement, notamment avec la montée en puissance du bus CAN. Ce système intelligent simplifie et optimise la gestion électrique à bord, mais peut compliquer le branchement de remorques traditionnelles à prise 7 broches.

Pour assurer une compatibilité parfaite entre la voiture et la remorque, il est souvent nécessaire d’utiliser un module convertisseur adapté. Ce boîtier transforme les signaux CAN numériques en signaux électriques classiques compatibles avec le câblage standard ISO 1724. Un équipement de ce type est disponible auprès de fournisseurs spécialisés et recommandé par des enseignes comme Midas ou Norauto.

Par ailleurs, face à l’expansion des fonctionnalités des caravanes et remorques lourdes, la prise 13 broches gagne en popularité. Des adaptateurs entre prise 7 et 13 broches sont disponibles, permettant de combiner les avantages de chaque type tout en maintenant une sécurité optimale.

• Installation de convertisseur CAN : indispensable pour les véhicules modernes équipés.
• Utilisation d’adaptateurs : facilite le raccordement entre véhicules et remorques aux normes différentes.
• Respect des normes en vigueur : essentiel pour passer les contrôles techniques et éviter les amendes.
• Prévention des risques techniques : éviter les surcharges et les courts-circuits par un câblage approprié.

Face à ces enjeux, une mise à jour régulière des connaissances et installations est plus que jamais recommandée. Vous pouvez approfondir ce sujet en consultant les ressources spécialisées et schémas détaillés proposés sur univers-auto-moto.fr ou cette page dédiée au branchement prise 7 broches.

Conseils pratiques pour l’entretien et la maintenance de la prise remorque 7 broches

Maintenir une prise remorque en parfait état est gage de sérénité. Un simple oubli d’entretien peut engendrer des dysfonctionnements du système lumineux qui compromettent la sécurité.

• Nettoyage régulier : enlever la poussière et les résidus avec un chiffon sec ou un spray de contact électrique pour prévenir l’oxydation.
• Lubrification : appliquer de la graisse électrique sur les contacts pour limiter les risques de corrosion, particulièrement dans les régions humides comme Bordeaux ou en bord de mer.
• Inspection des câbles : vérifier l’absence de coupures, de pincements ou de fils dénudés après chaque saison d’utilisation.
• Sécurisation des branchements : utiliser des gaines thermorétractables ou du ruban isolant pour protéger les connexions exposées.
• Contrôle préventif : tester le bon fonctionnement des feux avant chaque utilisation et après des travaux sur le système électrique.

Les retours d’expérience chez des professionnels comme Norauto ou Feu Vert insistent sur l’importance d’une maintenance rigoureuse, surtout si l’on circule souvent avec sa remorque dans des conditions difficiles ou lors de longs trajets.

Enfin, bien que la prise 7 broches soit réputée robuste, investir dans un kit complet de remplacement chez des enseignes telles que Bricorama ou Westfalia peut s’avérer judicieux en cas de doute sur l’état des composants.

Comparer la prise remorque 7 broches à la prise 13 broches : avantages, usages et différences techniques

En 2025, deux normes principales s’imposent pour le branchement électrique des remorques : la prise 7 broches et la prise 13 broches. Connaître leurs différences permet de choisir l’option la plus adaptée à vos besoins.

Si la prise 7 broches reste le choix privilégié pour les petites remorques ou équipages simples, la prise 13 broches est désormais conseillée pour ceux qui tracent la route avec caravanes ou remorques équipées d’options électriques.

Nombreux sont les utilisateurs ayant comparé les solutions trouvées chez des enseignes comme Feu Vert, Norauto, ou encore les spécialistes de Remorques Trigano qui recommandent de bien évaluer ses besoins avant d’acheter.

Ressources et liens utiles pour approfondir le schéma de prise remorque 7 broches

Pour maîtriser le câblage et mieux comprendre les nuances techniques du branchement de prise remorque, plusieurs sites spécialisés offrent des schémas, tutoriels et conseils. Voici une sélection pertinente :

• Guide pour choisir son schéma de prise remorque : une aide précieuse pour identifier la prise adaptée à son véhicule.
• Informations à jour sur les normes 2025 : comprendre les évolutions récentes en matière de prises remorque.
• Comparatif détaillé des schémas 7 et 13 broches : indispensable avant l’achat ou la modification d’un système.
• Schémas de branchement commentés : visualiser concrètement chaque fonction sur la prise.
• Tutoriel pratique pour brancher une prise 7 broches : étape par étape, avec les conseils pour éviter les pièges.

Questions fréquentes sur la prise remorque 7 broches

Quand privilégier une prise 7 broches par rapport à une prise 13 broches ?
La prise 7 broches convient aux remorques légères ou aux usages basiques d’attelage, où seules les fonctions essentielles de signalisation sont nécessaires. Pour les caravanes modernes ou remorques avec électricité additionnelle, la prise 13 broches sera plus adaptée.

Quels sont les risques à ne pas respecter le schéma de câblage ?
Une inversion des fils ou un mauvais branchement peut engendrer des pannes d’éclairage, un mauvais fonctionnement des feux notamment stop et clignotants, et provoquer des situations dangereuses sur la route ainsi que des amendes en cas de contrôle.

Peut-on installer une prise 7 broches sur un véhicule avec bus CAN ?
Oui, mais un convertisseur est alors souvent nécessaire pour adapter les signaux numériques du bus CAN en signaux classiques compris par la prise 7 broches.

Comment entretenir sa prise remorque 7 broches ?
Un entretien régulier avec nettoyage des contacts, lubrification à la graisse électrique et contrôle des câbles assure une longue durée de vie et minimise les risques de panne.

Existe-t-il des adaptateurs entre prise 7 et 13 broches ?
Oui, ils facilitent la connexion entre un véhicule muni d’une prise et une remorque équipée de l’autre, même si certaines fonctions supplémentaires peuvent ne pas être compatibles.
